EM21V交直流數字電壓表
更新：2014-12-10 10:10:23??????點擊：
- 面框尺寸： 96 x 48 mm
- 顯示器： 4位LED，紅色，字高14.2mm
- 顯示范圍： -1999 ～ 9999，小數點位置可設置
產品介紹
交流、直流、多量程輸入，精確測量
4 位LED顯示，-1999 ～ 9999
零點顯示值、滿度顯示值、小數點位置任意設置
數字濾波功能濾除干擾信號，改善顯示值的穩定性
2 組報警輸出，動作模式、開啟延時、關閉延時靈活設置
具有上電報警延時功能，避免上電過程誤報警
主要技術規格
| 測量類型 | 輸入通道 | 測量范圍 | 接線端子 | 顯示方式 | 紅色高亮度數碼管, 字高14.2mm(0.56") |
| 交流電壓ACV | 500V | 0～500V | ?-? | 顯示范圍 | -1999 ～ 9999, 小數點位置可設置 |
| 100V | 0～100V | ?-? | 超限顯示 |
HHHH、LLLL(輸入信號超出顯示范圍或超出量程的120%) EEEE(輸入信號過大, 無法測量) |
|
| 10V | 0～10V | ?-? | |||
| 1V | 0～1V | ?-? | 準確度 | DCV ±0.5%FS±2d; ACV ±0.5%FS±5d(45～450Hz) | |
| 直流電壓DCV | 500V | -100～500V | ?-? | 報警輸出 | 繼電器輸出, 觸點容量為2A/250VAC/30VDC(阻性負載) |
| 100V | -20～100V | ?-? | 電源 | 100-240VAC 50/60Hz (電壓允許范圍:額定值的85%～110%) | |
| 10V | -2～10V | ?-? | 消耗功率 | ≤2W | |
| 1V | -0.2～1V | ?-? | 使用環境 | 溫度 0～50℃, 相對濕度≤85%RH |

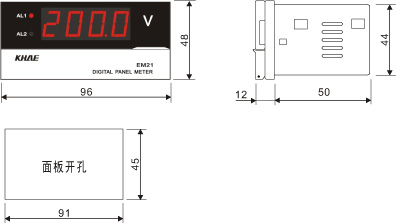

外形尺寸 (單位：mm)
儀表端子排布與接線
電源 報警繼電器輸出 輸入通道(ACM為公共端)
交（直）流電壓≤500V時直接接入 交流電壓＞500V時經互感器接入
型號說明
